物件マスタで作成した図面は、表示項目の変更や項目表示名を変更することができます。
※一つ編集をするとすべての図面に反映します。
・２−１ 図面のカスタマイズ ― 表示設定
・２−２ 図面の特色欄を見やすくする
・２−３ 図面の項目にWebコメントを表示させよう
・２−４ 図面項目の位置の変更方法
|
|
|
１．@dream「メインメニュー」＞「物件マスタ」＞「図面」をクリックします。
|
 |
| |

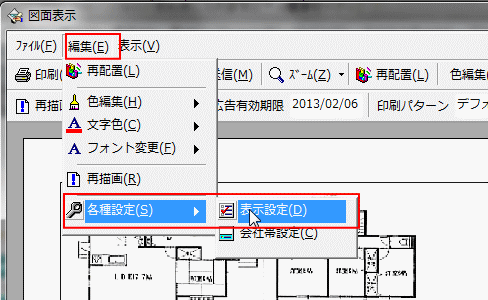

２．「編集」＞「各種設定」＞「表示設定」＞「項目設定」をクリックします。
|
 |
| |

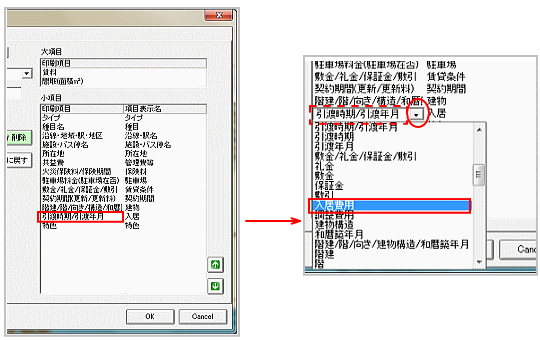

３．図面に表示させたい項目を変更します。
変更したい項目をクリック＞▼をクリックし変更したい項目を選択します。
|
 |
| |

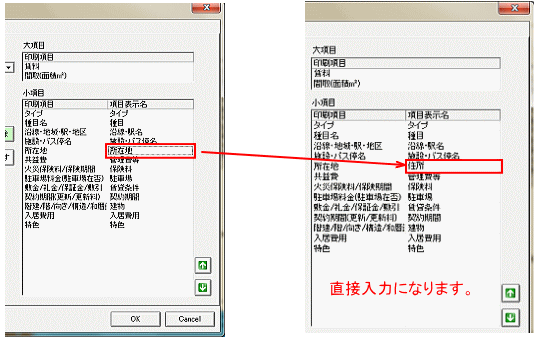

４．項目の表示名を変更します。
右側の「項目表示名」欄をダブルクリック＞名称を変更
※直接入力となります。
|
 |
| |

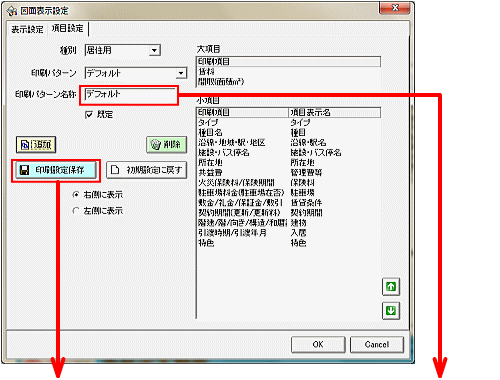

５．変更が終わったら、保存します。
|
 |
上書きする場合は
 |
パターンを追加する場合は
「印刷パターン名称」に名前をつける
|
図面のカスタマイズができました。
|
|
|
| |
|
|
図面の特色欄を「、」で改行したり、先頭に■などの記号をつけて見やすくすることが出来ます。
「メインメニュー」＞「物件マスタ」 図面をクリックします。
|
|
| |

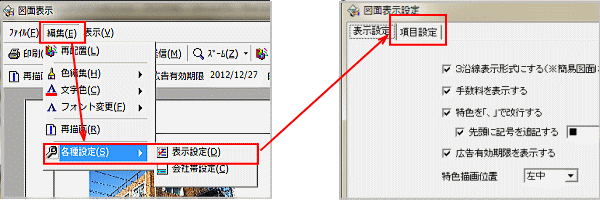

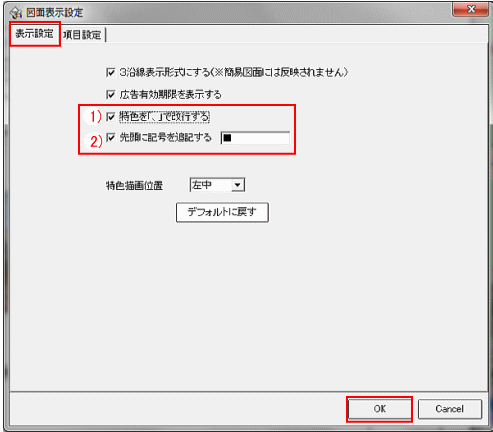

２．「編集」＞「各種設定」＞「表示設定」をクリックします。
|
 |
| |
１）「特色を「、」で改行するにチェック、２）「先頭に記号を追記する」にチェック。
表示する■は、お好みで「★」や「●」など変更することも可能です。
「OK」をクリックすると、図面のプレビュー画面に戻ります。

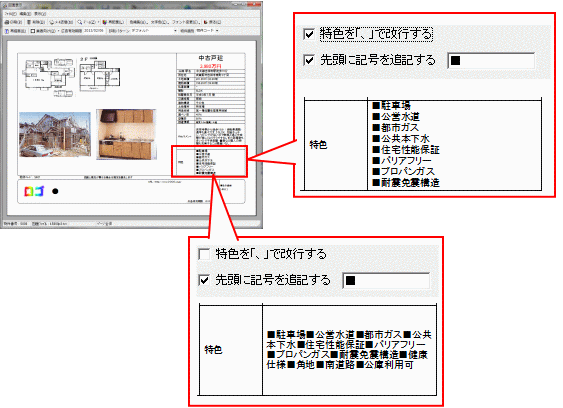

※１）「特色を「、」で改行するにチェックを外した場合、改行されずに特色が表示されるので
数が多い場合にはチェックを外してご利用いただくのがおすすめです。
|
 |
| |

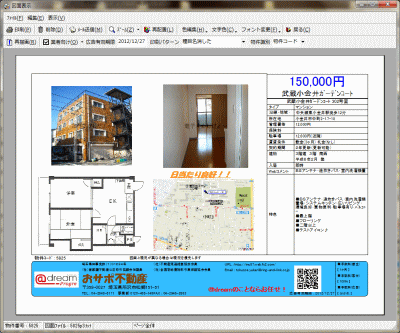

特色欄が改行され、先頭に記号が表示されました。
|
 |
| |
|
|
|
１、項目にwebコメントを設定します。

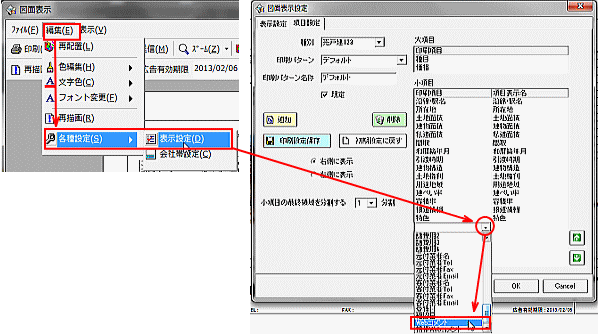

物件マスタ＞図面＞「編集」＞「各種設定」＞「表示設定」＞図面表示設定画面▼プルダウンより「Webコメント」クリック
＞「OK」クリック
|
 |

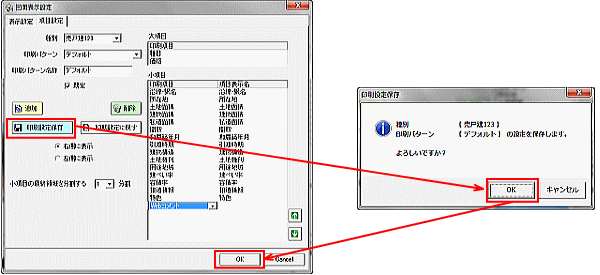

２、印刷設定を保存します。
「印刷設定保存」クリック＞印刷設定保存画面「OK」クリック＞図面表示設定画面「OK」クリック
|
 |

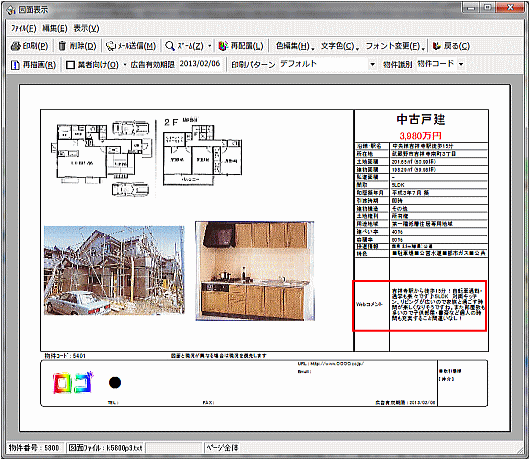

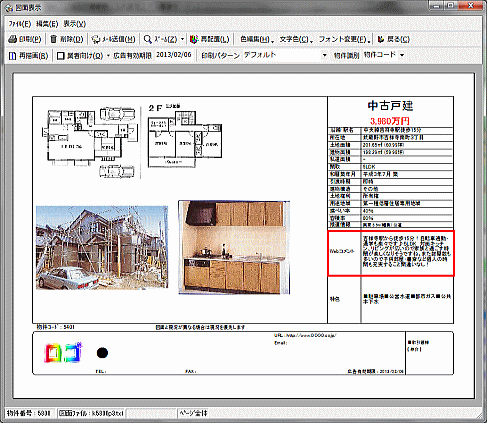

３、図面にWebコメントが表示できました。
|
 |
|
| |
|
|
図面に設定をしている項目の順番を変更することができます。
※今回は「Webコメント」の位置を一つ上げます。

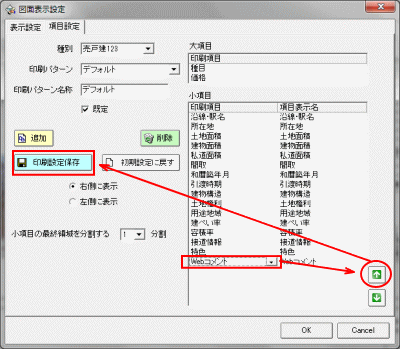

１、物件マスタ＞図面＞「編集」＞「各種設定」＞「表示設定」＞図面表示設定画面
＞「Webコメント」クリック＞「↑」ボタンをクリックし、表示したい場所にする
＞「印刷設定保存」
|
 |
| |

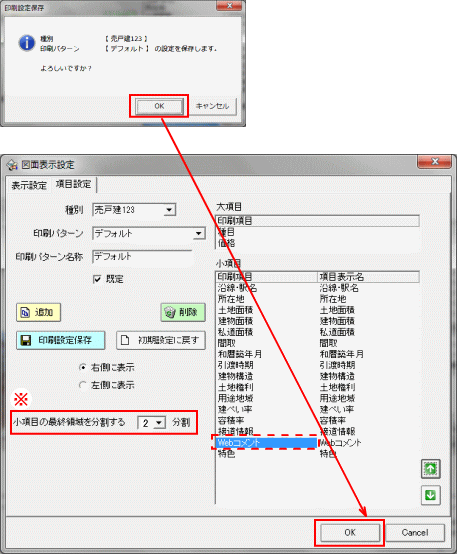

２、設定を保存する
印刷設定保存画面「OK」クリック＞図面表示設定「OK」クリック
※今回は、最後の２項目が「特色」と「Webコメント」のため、２項目ともちゃんと表示されるよう
「小項目の最終領域を分割する」を２分割にしておきました。
|
 |
| |
３、項目の順番変更ができました。
|
 |
| |
